적절한 이벤트 데이터(Event Data) 추출하기

이번 칼럼에서는 프로세스 마이닝의 Input 요소인 이벤트 데이터에 대해 살펴보겠습니다. 이벤트 로그를 어떻게 얻고 프로세스 마이닝 분석이 가능하도록 어떻게 전처리를 할까요?

이벤트 로그는 SAP와 같은 ERP 시스템, 미들웨어, 금융 정보시스템, 사물인터넷 데이터 등 다양한 정보 소스에서 얻을 수 있습니다. 정보 소스는 어디에나 있으며 대부분 수많은 DB 시스템으로 구성되어 있기 때문에 문제는 어떤 데이터를 추출하고 어떻게 프로세스 마이닝에서 사용할 수 있는 이벤트 로그로 변환하느냐는 방법입니다.

아래 그림은 프로세스 마이닝에 필요한 데이터를 설명하는 개념 모델입니다. 각각의 케이스는 이벤트로 이루어져 있고, 이벤트는 여러 속성을 가질 수 있습니다. 원본 소스로부터 이와 같은 형태의 데이터를 추출하고 변환하는 방법이 필요합니다.

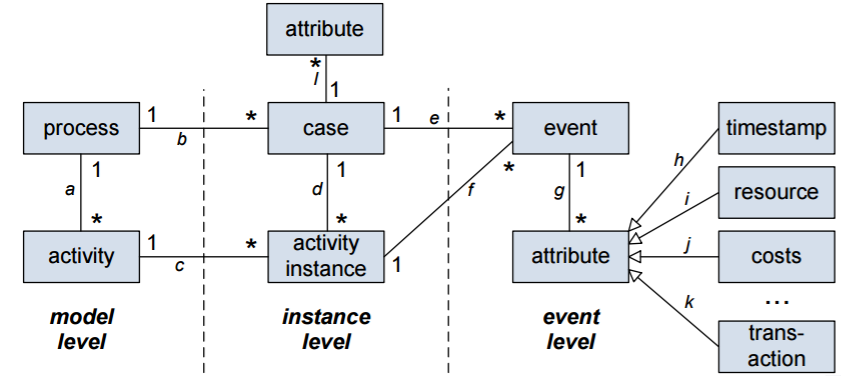

[그림 1] 이벤트 로그 개념

예를 들어 SAP에서 데이터를 추출하는 경우를 보겠습니다. SAP에는 수천 개의 테이블이 있고 여기에는 많은 이벤트 관련 정보가 있습니다. 정확한 데이터를 추출하려면 분석하고자 하는 프로세스가 무엇인지 정의하고 어디가 시작 위치인지 어디가 종료 위치인지 찾아야 합니다. 이러한 데이터 식별, 위치 지정이 제대로 되어야 적절한 이벤트 데이터 수집과 범위 선정이 가능합니다.

병원 데이터도 환자와 관련된 정보가 담긴 1,000개 이상의 테이블을 볼 수 있습니다. 병원 데이터를 분석하려면 마찬가지로 분석 프로세스를 정의하고 분석 범위와 이벤트 데이터 속성에 대해 정의해야 합니다. 이는 중요하지만 어려운 일입니다.

프로세스 마이닝을 위해 필요한 데이터는 여러 정보 시스템에 산재되어 있으며 수집할 수 있는 데이터의 종류와 양도 어마어마합니다.  근본적인 데이터 모델 구조를 이해하고 적합한 이벤트 데이터의 종류와 범위를 산정해야 하며 수집한 데이터를 하나의 테이블로 정리할 수 있어야 프로세스 마이닝을 위한 적절한 이벤트 로그 수집과 준비가 되는 것입니다.

티켓 예약 데이터를 통해 데이터 추출과 이벤트 매핑을 살펴보겠습니다. 다음 그림에는 티켓, 예약, 공연, 지불, 고객과 같이 다양한 엔티티(Entity)가 있으며 이러한 엔티티는 관련된 이벤트 또는 액티비티를 가지고 있습니다.

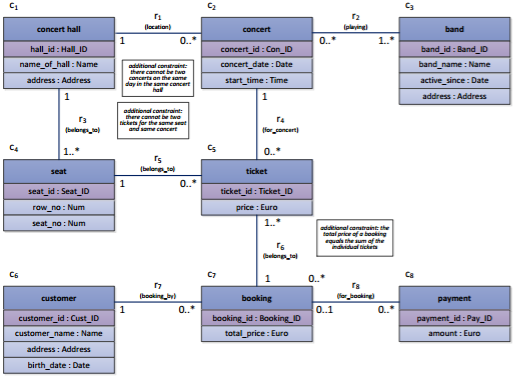

[그림 2] 티켓 예약 데이터베이스 구조

데이터 분석을 위해 우리가 가장 먼저 결정해야 할 것은 프로세스 인스턴스, 즉 케이스가 무엇인가입니다. 우리가 티켓의 수명주기를 설명하는 모델을 알고 싶다면 티켓을 케이스로 설정하고 이에 해당하는 액티비티를 찾아야 합니다. 예약, 공연, 지불 등의 액티비티가 필요하며 여러 티켓이 동일한 예약 기록이나 지불 이벤트를 가지고 있을 수 있습니다. 따라서 여러 개의 다른 프로세스 인스턴스가 하나의 예약에 연결되어 있을 수 있습니다.

또한, 프로세스 모델이 예약에 대해 설명한다고 하면 다른 액티비티를 찾아야 합니다. 이러한 과정이 명확하거나 쉽지 않기 때문에 어려움이 있습니다. 하나의 예약에 5장의 티켓, 2번의 지불과 같이 여러 이벤트가 연결될 수 있습니다. 예약 취소와 같은 이벤트는 티켓, 공연, 예약 등 여러 엔티티에 영향을 미치게 됩니다. 따라서 엔티티 간의 단순 일대일 대응은 없으며 원하는 이벤트 로그를 얻기 위해서는 데이터 전처리가 필요합니다.

케이스 선정과 매핑 문제 외에도 정확한 데이터 추출을 위해서는 고려해야 할 다양한 문제가 있습니다. 케이스나 이벤트가 기록되지 않는 데이터 누락이 발생할 수 있습니다. 실제 수행자가 아닌 다른 수행자가 기록되는 것과 같이 데이터가 정확하지 않을 수 있습니다. 원하는 데이터 레벨이 아닐 수도 있습니다. 예를 들어 개별 작업자에 대해 확인하고 싶은데 부서 레벨이 기록되어 있을 수 있습니다. 또 다른 문제는 관련성이 없는 데이터가 많아 분석 항목을 찾기 어려울 수 있습니다.

지금까지 프로세스 마이닝의 이벤트 데이터 관련 문제를 검토하였습니다. 이러한 문제점을 염두에 두고 데이터를 추출해야 프로세스 마이닝 분석을 제대로 수행할 수 있습니다. 프로세스 마이닝 분석을 위한 로그 생성 가이드라인 (https://blog.naver.com/prodiscovery/221160671117) 칼럼을 참조하시면 데이터 추출 문제 해결에 대해 도움을 얻을 수 있습니다.
