안녕하세요, 헤렌 인스타차트 팀의 윤입니다. 최근에 프로젝트 전반에 걸쳐 모니터링 시스템을 개편하면서 사용하게 된 Prometheus와 Grafana에 대해 소개해보려 합니다!
Prometheus는 간단하게 정의해보자면 시계열 데이터베이스 및 수집도구입니다.
주기적으로 수집 대상의 Endpoint에 HTTP Request를 날려 데이터를 수집하고 내부 데이터베이스에 적재하는 Pull system 이죠.
매 순간의 수치를 가져와서 timestamp를 붙여주고 관리해주는 시스템이다보니, 흘러가는 데이터들을 가져와서 수집하기 용이합니다.
데이터들은 지나간 것은 지나간대로 냅두면 안됩니다…
그리고 PromQL이라는 자체 쿼리 언어로 손쉽게 시계열 데이터를 추출하고 커스터마이즈 할 수 있습니다. 정말 시계열 데이터 처리에 최적화되어 있기 때문에 복잡한 시계열 데이터를 원하는대로 변형할 수 있습니다.
Prometheus를 비롯해 다양한 데이터소스로부터 (주로) 시계열 데이터를 가져와 시각화하고 대시보드를 만들어주는 도구입니다.
다양한 시각화 기능과, 데이터소스, 강력한 Alarm 및 Notification 기능을 제공합니다.
Web GUI 클릭 몇 번만으로 AWS CloudWatch 부럽지 않은 Alarm/Notification 기능을 사용할 수 있습니다!
Docker로 실행해보겠습니다.
https://prometheus.io/docs/prometheus/latest/installation/#using-docker
docker run \
-p 9090:9090 \
-v /tmp/prometheus.yml:/etc/prometheus/prometheus.yml \
prom/prometheus
prometheus.yml을 작성하는 부분은 뒤에서 다룰테니 일단 touch 하고 docker run을 해주세요.

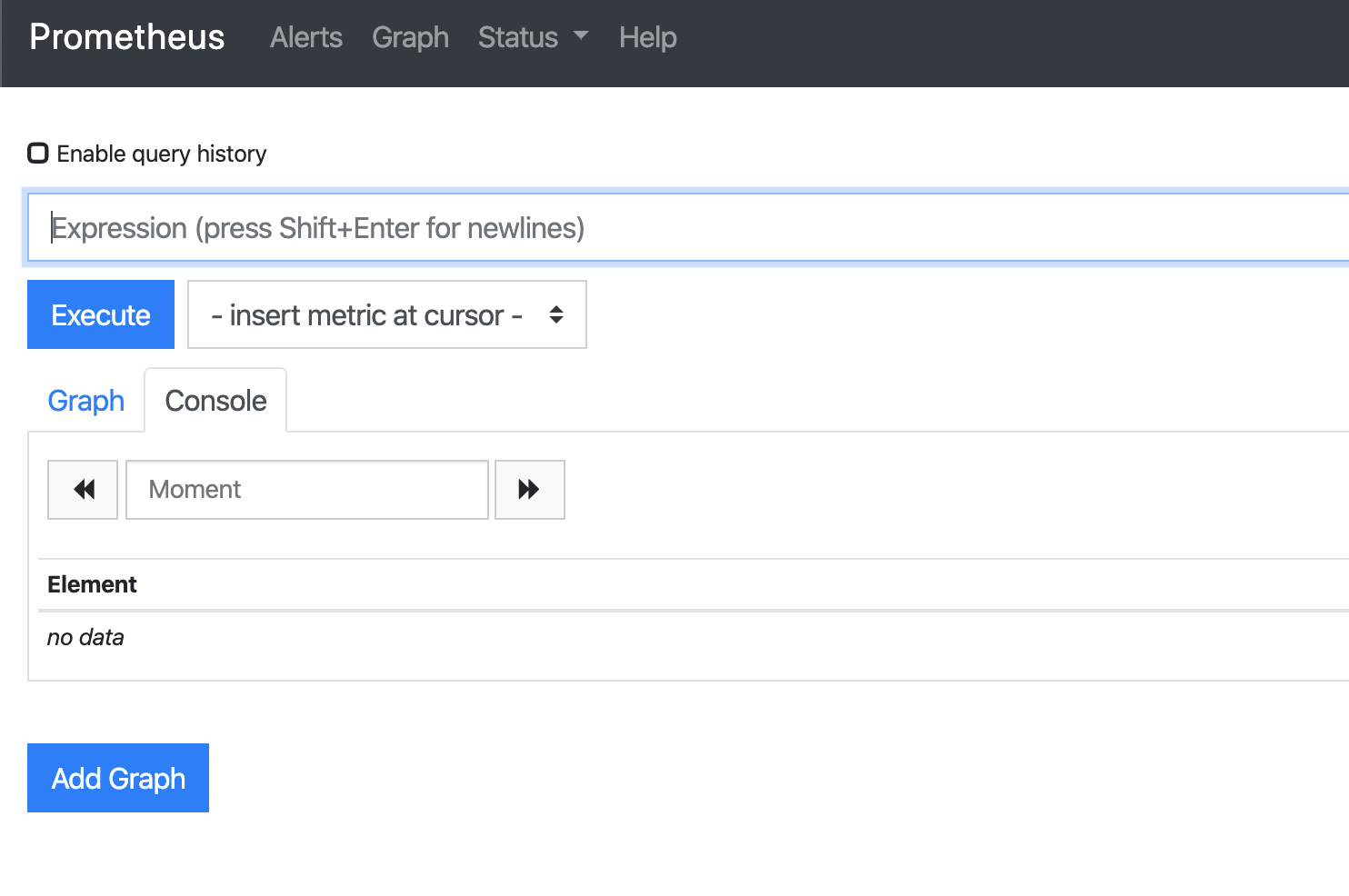

그리고 https://localhost:9090에 들어가면 다음과 같은 화면을 볼 수 있습니다.

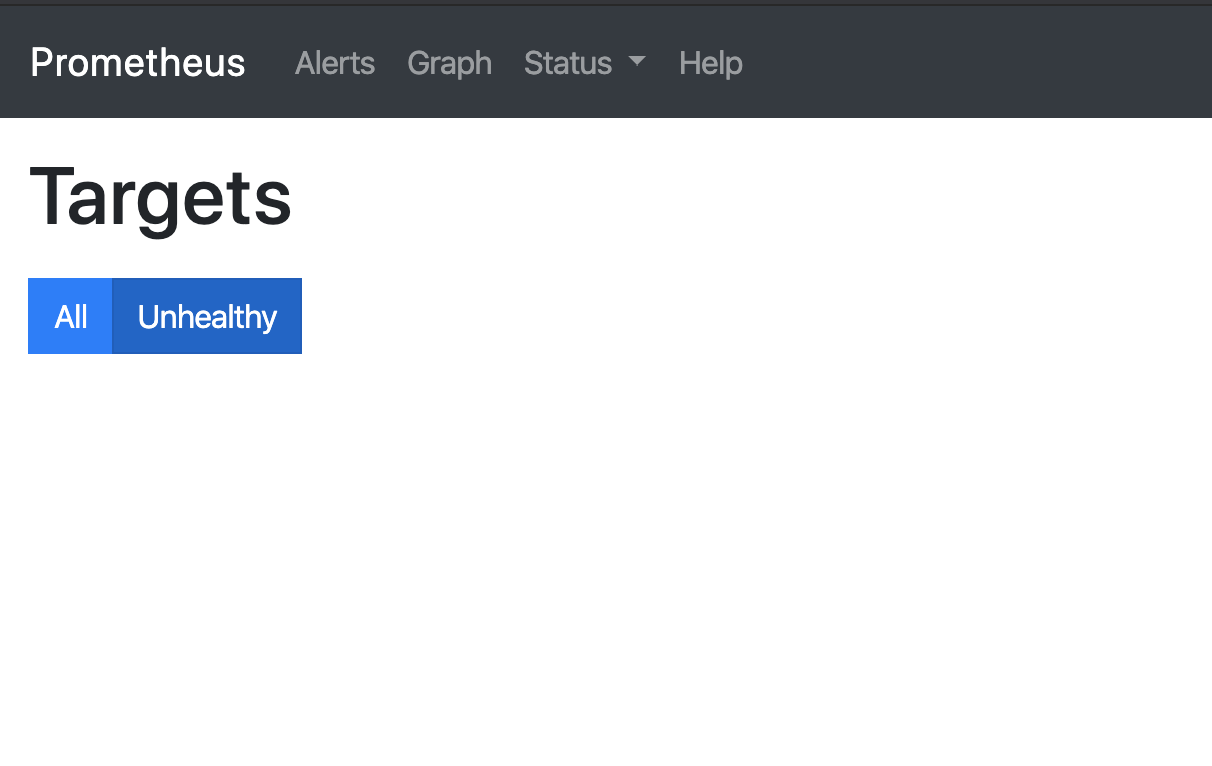

prometheus.yml을 작성하지 않았으니 당연히 Targets에 들어가도 아무 것도 없습니다.
Grafana까지 마저 설치하고 prometheus.yml에서 어떤 exporter의 데이터를 가져올 지 작성해봅시다.
그리고 Prometheus의 데이터를 시각화해줄 Grafana를 실행해보겠습니다.
docker run -d -p 3000:3000 grafana/grafana

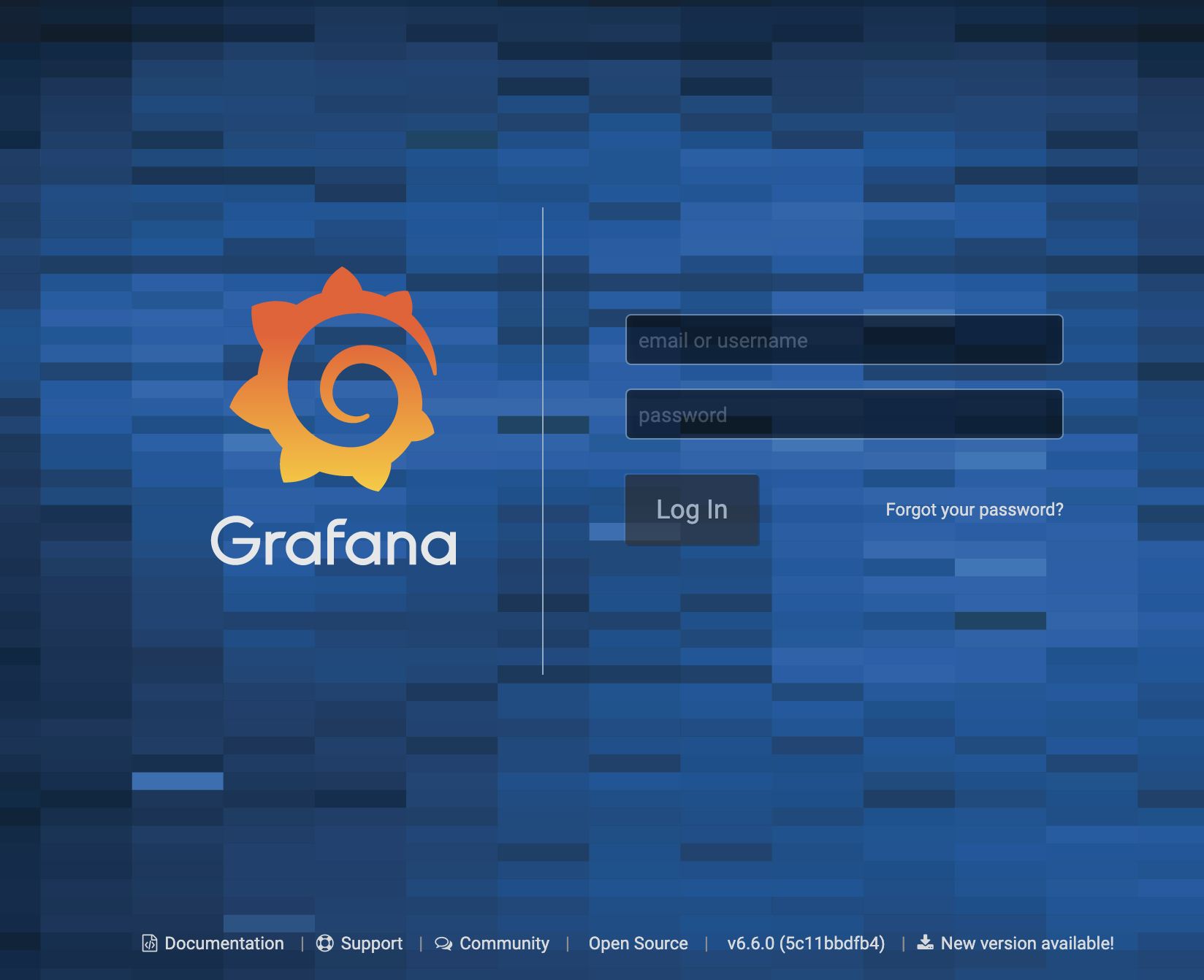

그리고 http://localhost:3000에 들어가면 바로 메인화면을 볼 수 있습니다
기본 비밀번호는 admin/admin입니다.

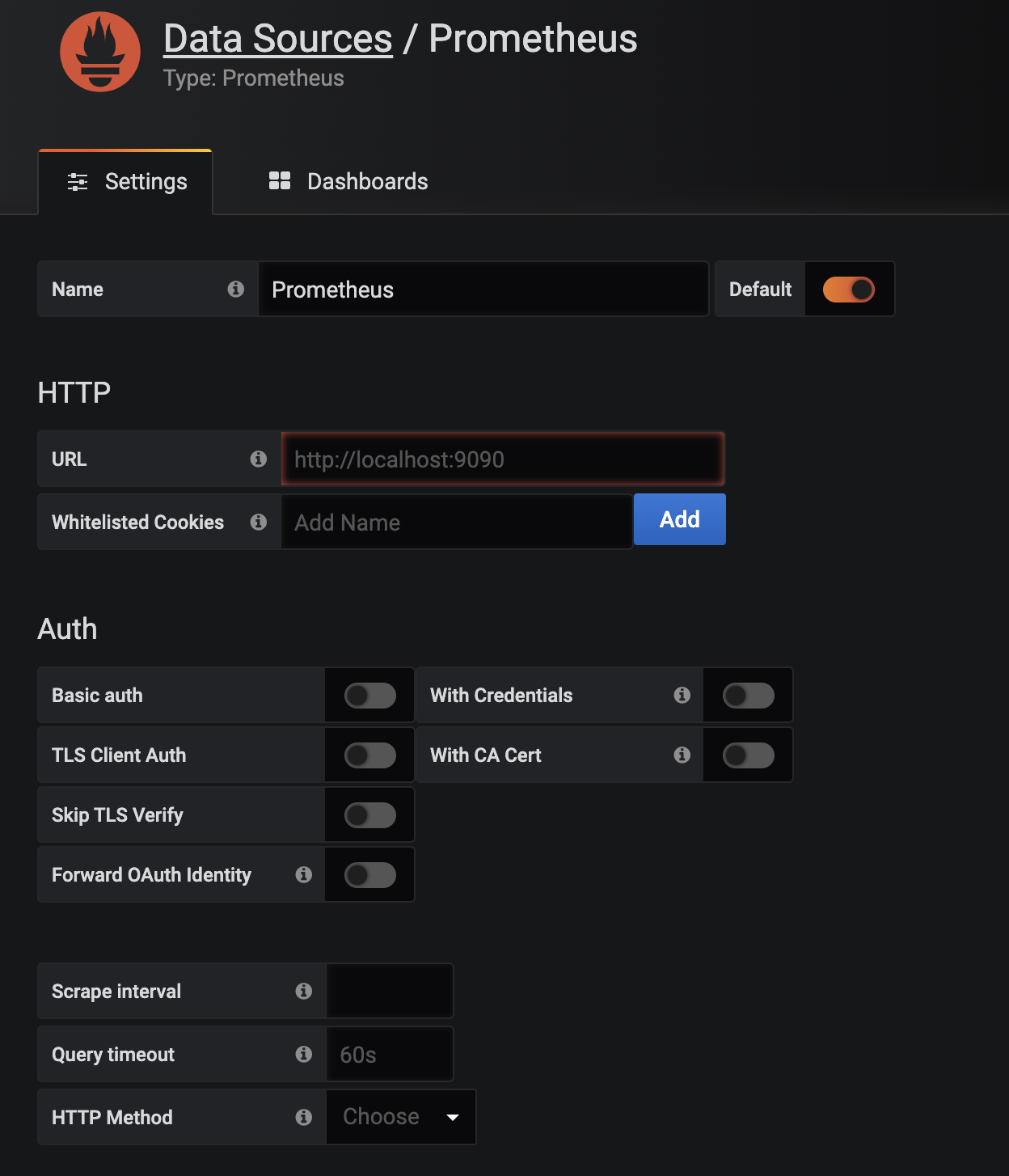

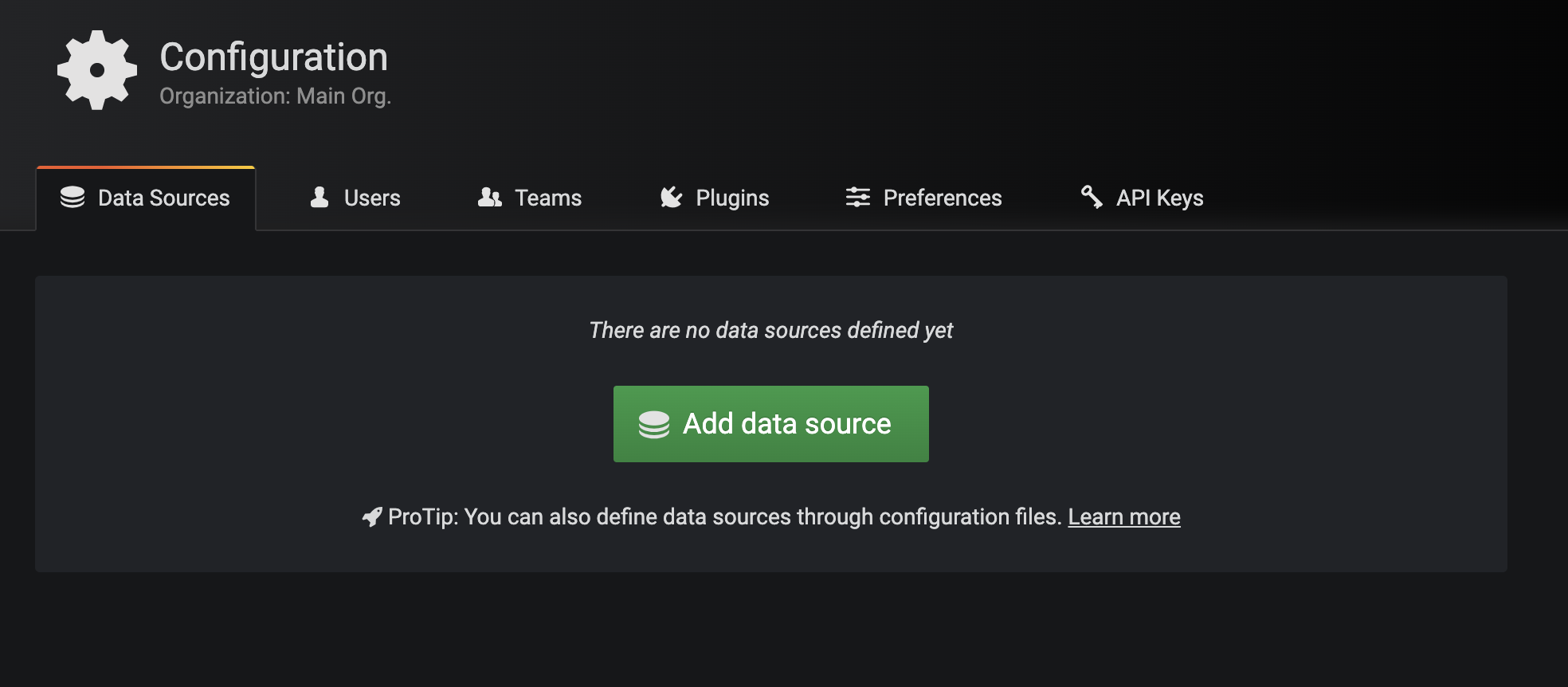

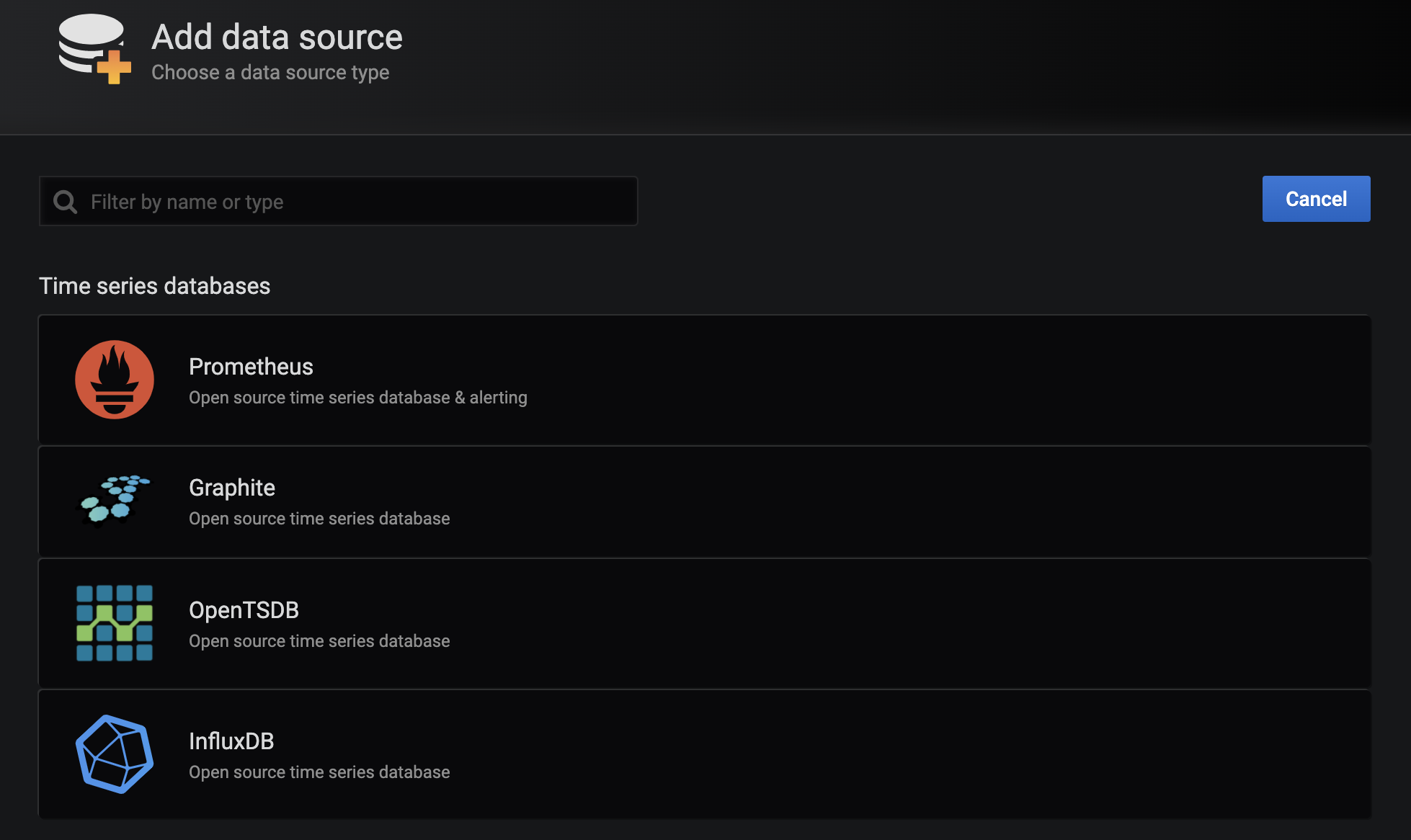

이제 grafana에서 prometheus의 데이터를 가져올 수 있도록 Datasource로 prometheus를 추가해봅시다.
mac 환경에서 실행해보시는 분들께서는 prometheus의 host를
host.docker.internal로 바꿔서 시도해보세요!

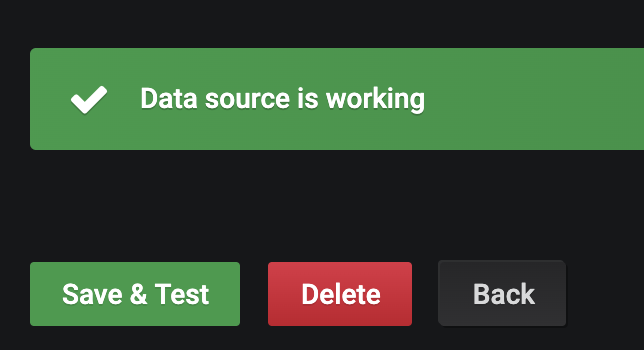

grafana에서 prometheus로 잘 접근하게 된 모습입니다. 이제 실제 데이터를 가져와서 grafana에서 시각화 해봅시다.
Prometheus와 Grafana는 모두 설치했습니다.
그런데 수집할 데이터가 없네요? Prometheus가 수집할 수 있도록 그 순간의 metric을 Web server로 제공해주는 컴포넌트를 exporter라고 부릅니다.
인스턴스의 시스템, 커널 정보를 수집할 수 있도록 node_exporter를 설치해봅시다.
wget https://github.com/prometheus/node_exporter/releases/download/v*/node_exporter-*.*-amd64.tar.gz
tar xvfz node_exporter-*.*-amd64.tar.gz
cd node_exporter-*.*-amd64
./node_exporter

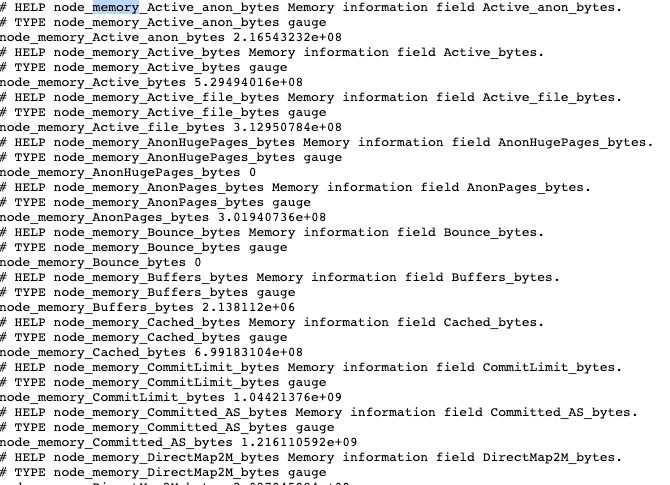

http://localhost:9100으로 들어가시면 이렇게 보입니다.
scrape_configs:
- job_name: 'node_exporter'
static_configs:
- targets: ['localhost:9100']
mac 환경에서 실행해보시는 분들께서는 target의 주소를
host.docker.internal로 바꿔서 시도해보세요!

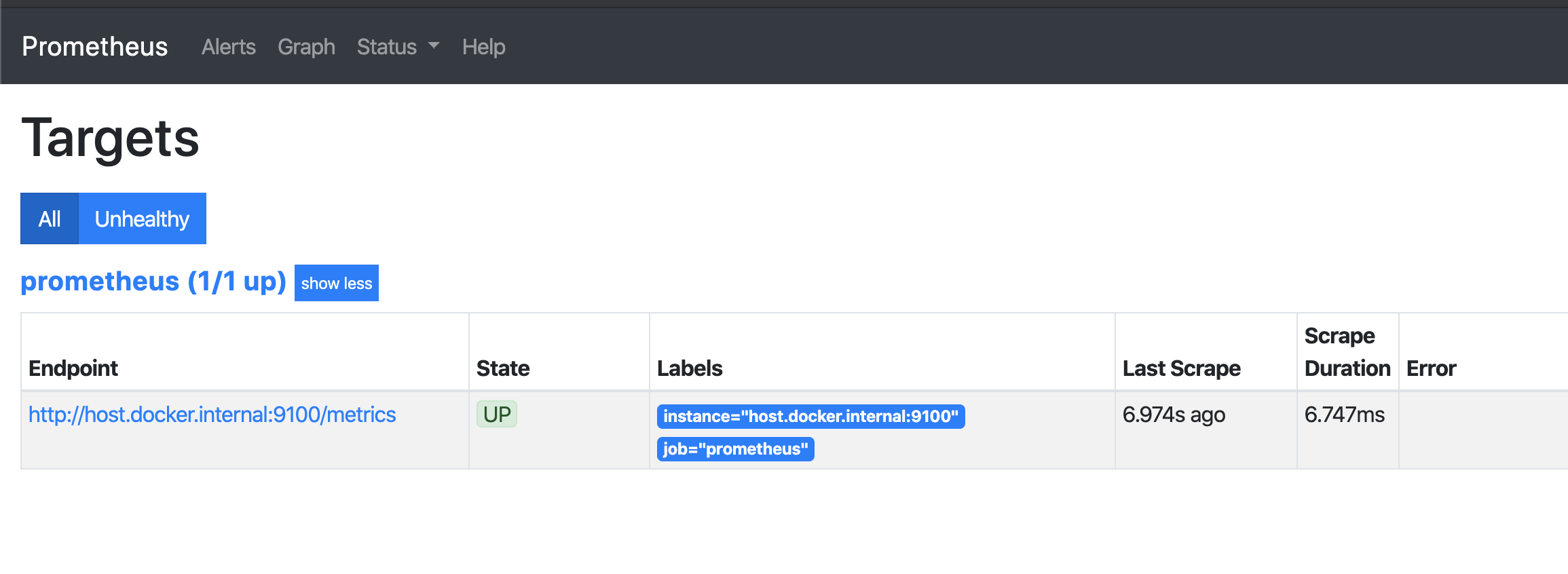

그러면 다음과 같이 정상적으로 scraping하는 것을 볼 수 있습니다.

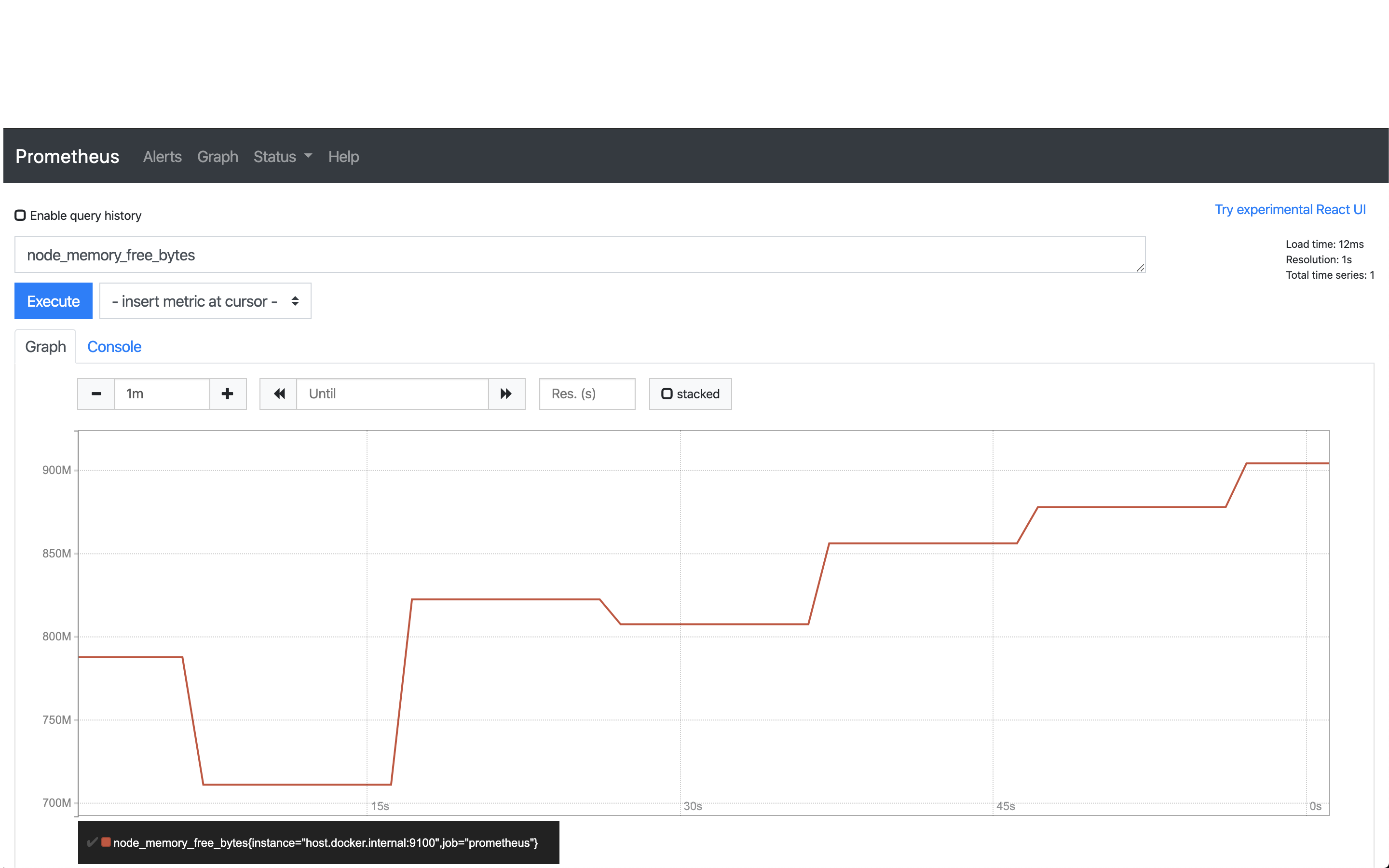

메인화면에서는 PromQL을 바로 실행해 볼 수 있습니다.
잘 동작하네요!
Grafana에서 대시보드 만들어보기

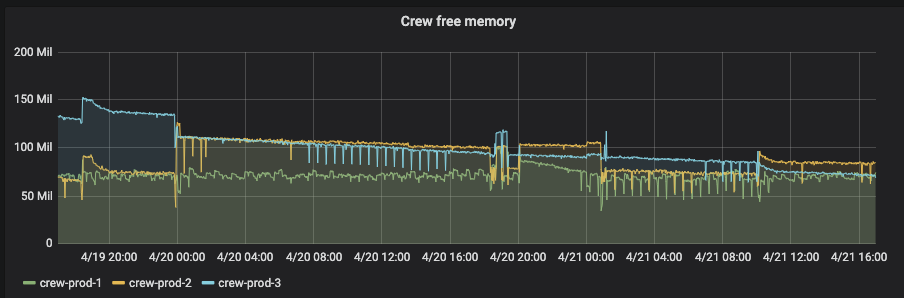

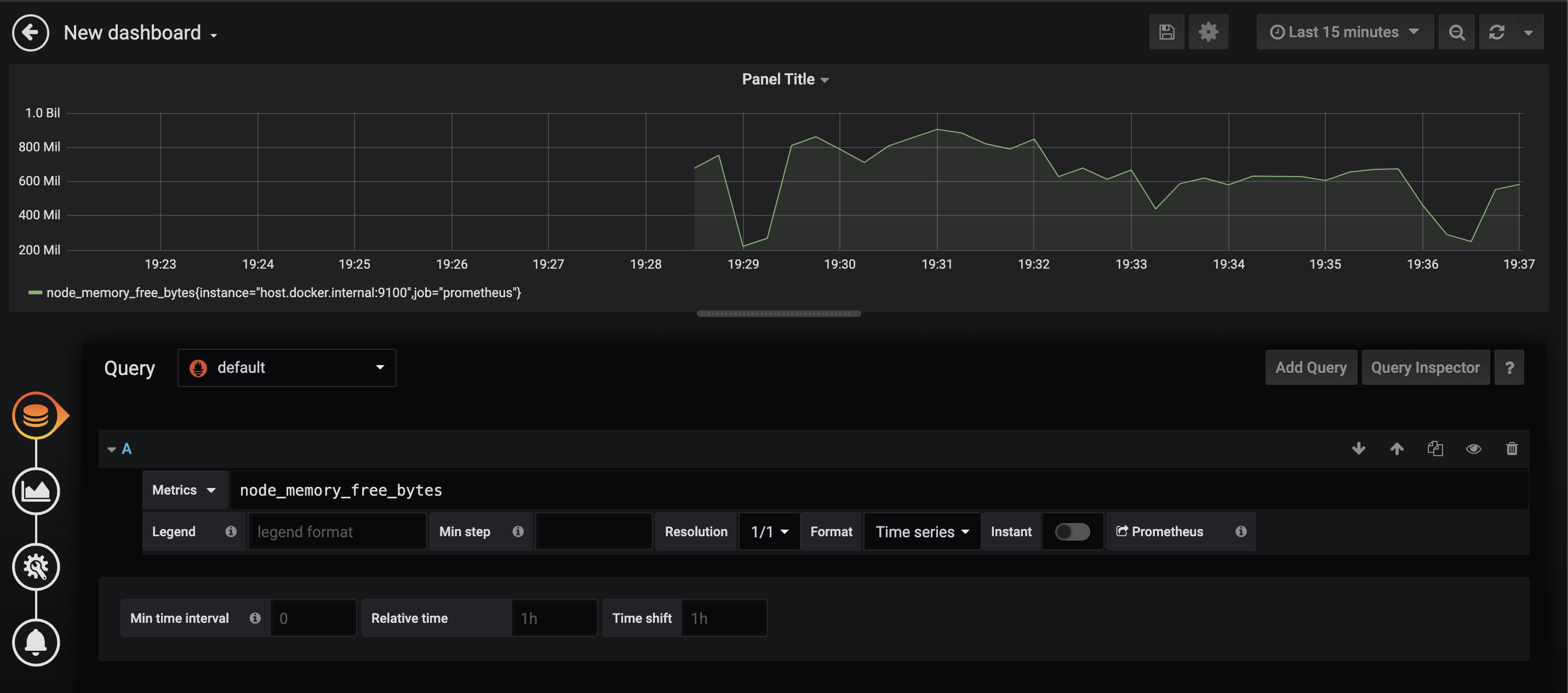

PromQL로 쿼리한 결과를 Grafana에서 시각화 할 수 있습니다! Bar, Gauge, Single stat, Heatmap 등 다양한 방법으로 데이터를 나타낼 수 있습니다.

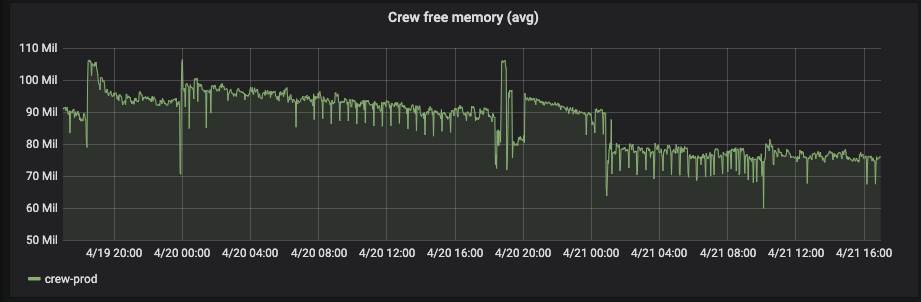

PromQL의 유연한 기능 덕분에 매우 손쉽게 시계열 평균을 구할 수 있었습니다.
사용한 코드는 다음과 같습니다:
avg by (exported_job) (node_memory_MemFree_bytes{job="pushgateway", exported_job="crew_prod"})
가장 유명한 exporter인 node_exporter를 위에서 사용해봤습니다. 위에서 보셨다시피, 단순히 HTTP로 접속해서 plain text를 리턴해주는게 exporter의 일이기 때문에 손쉽게 원하는 정보를 exporter로 prometheus에게 제공해줄 수 있습니다. 이를 위해서 Go / Java(Scala) / Python 등의 다양한 언어로 Client library를 제공합니다.
헤렌에서는 Celery broker로 RabbitMQ를 사용하는데, 역시 prometheus로 RabbitMQ의 자세한 지표들을 모니터링하고 있습니다.
https://github.com/kbudde/rabbitmq_exporter
해당 레포지토리의 README대로 따라해봅시다.
docker run -d -e RABBITMQ_NODENAME=my-rabbit --name my-rabbit -p 9419:9419 rabbitmq:3-management
docker run -d --net=container:my-rabbit kbudde/rabbitmq-exporter
이렇게 rabbitmq-exporter container를 –net 옵션을 통해 rabbitmq container와 연결시켜주는 것으로 간단하게 rabbitmq의 metric을 export할 수 있습니다.

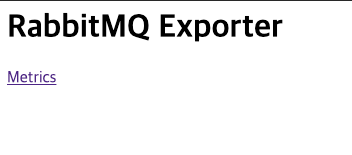

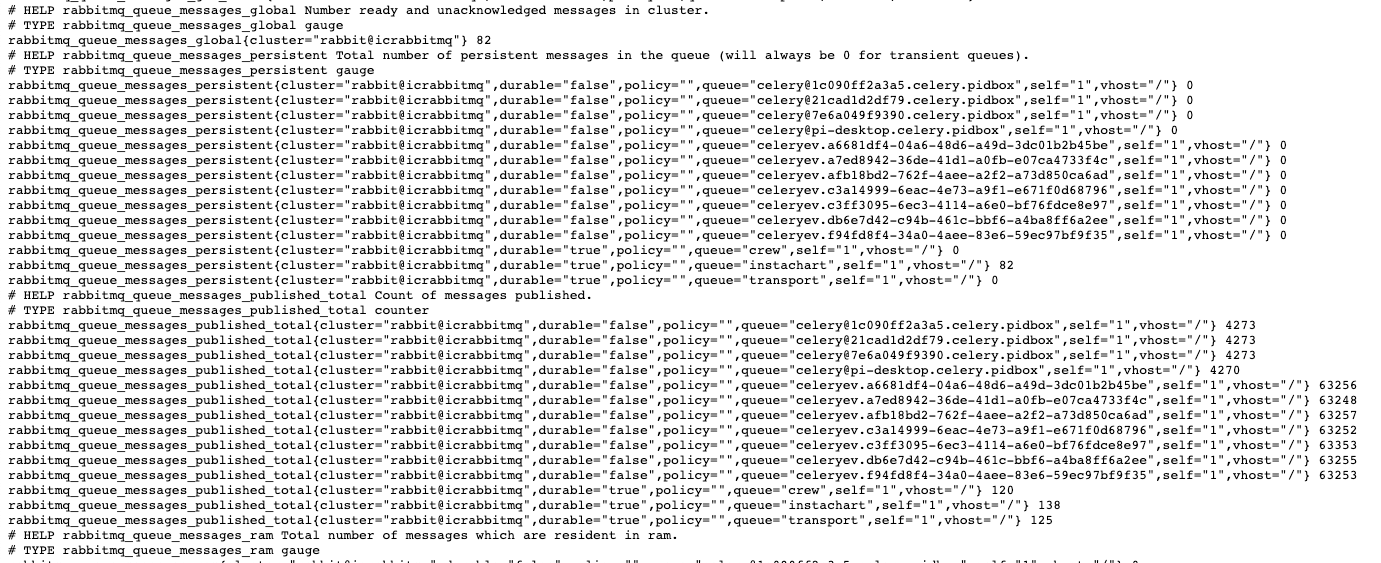

node_exporter와 똑같은 방식으로, localhost:9419에 접속하면 이렇게 RabbitMQ의 metric을 볼 수 있습니다.
저희의 rabbitmq 인스턴스는 docker-compose를 통해 실행되고 있었습니다. 그래서 docker cli의 –net option과 동일하게 동작하는 옵션을 찾아서 다음과 같이 적용했습니다.
version: '3'
services:
rabbitmq:
image:
container_name: rabbitmq
hostname: rabbitmq
network_mode: bridge
ports:
- "15672:15672"
- "5672:5672"
- "9419:9419"
rabbitmq-exporter:
depends_on:
- rabbitmq
image: kbudde/rabbitmq-exporter
container_name: rabbitmq-exporter
network_mode: service:rabbitmq ## << Here>

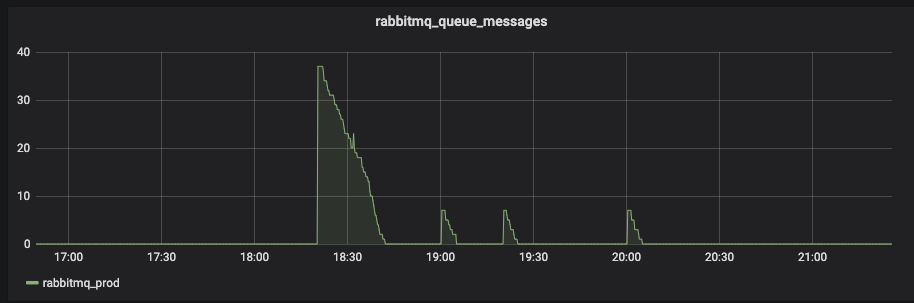

이런 식으로 RabbitMQ의 queue에 message가 몇 개 쌓였는 지를 수집할 수 있습니다.
이 이외에도
같은 내용이 남아있는데, 2부에서 다루도록 하겠습니다 :)
여러분들도 Prometheus와 Grafana로 든든하게 모니터링 해보시는건 어떨까요?
